1电动车头盔厂家检验装置

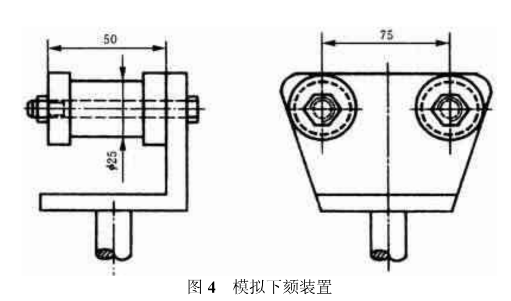

由架体、头型、标尺、砝码、加载机构及模拟下颜装置(见图4)等组成。

2检验步骤

a)将电动车头盔佩戴在头型上，系带穿过模拟下颜并系紧之;

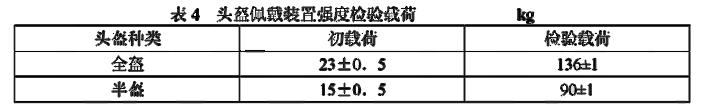

b)按照表4施加初载荷，维持30s，随即确定标尺起始零位;

c)5~10s内，将载荷加至表4规定的检验载荷后，维持2 min，随即读出标尺指示的伸长量;

d)检验结果按5.2.5规定评定。

电动车头盔吸收碰撞能量性能检验

1头盔样品检验前处理

电动车头盔厂家样品必须按照规定处理后方可进行检验。每顶头盔样品选一项处理。高温或低温处理后的头盔样品应在.5min内完成一处的两次检验;第二处检验，应将头盔样品放回保温箱中再处理20 min以上，方可进行检验。水浸处理后的头盔样品，应淋干20 min后进行检验。

2检验装置

由摆头式或落头式碰撞试验台及测试分析仪器系统组成。试验台应符合有关保证碰撞能量、碰撞效果一致的规定。

3碰撞试验台

由台架、头型、头型固定架、升降释放机构、砧、砧座及座基等部件组成，其主要部件应满足以下技术要求:

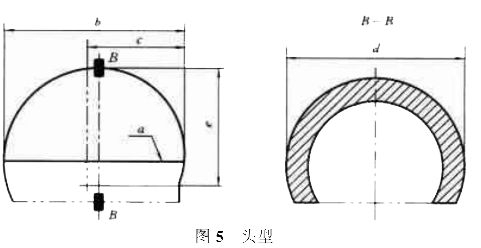

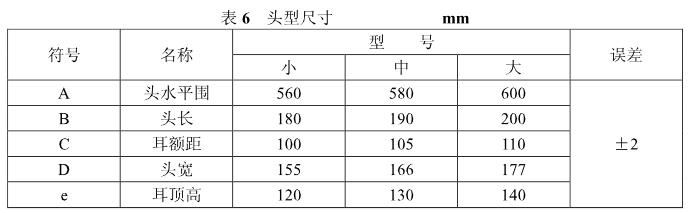

a)头型:由近似人体头部频率响应的结构及金属材料制成,频率响应1400Hz以下平坦，最低共振频率为2500Hz。头型分小、中、大三个型号，见表6及图5。坠落头型的总质量(含传感器及连接件)分别为小号40+0.1，中号50+0.1，大号60+0.1kg。其中，传感器及连接件的质量不大于坠落头型总质量的25%。

b)砧及砧座:砧系圆形平板砧，用工具钢(T10A)制成，直径127 mm、厚度15 mm 以上，碰撞面粗糙度不低于Ra0. 8、硬度不低于HRC50。砧'j砧座刚性连接，砧座须刚性固定在座基上，并保证砧碰撞面与头型碰撞点法线垂直。

c)座基:由钢筋混凝土制成，座基质量不小于1. 6 t。

d)升降释放机构:以不影响头型(含头型固定架)佩戴被检头盔后自由坠落的结构形式制作。
